ヘッドユニットのコネクタ(16ピン)
アダプタの白いコネクタ(10ピン)
|
白 |
黒 |
黄 |
橙 |
青 |
|
FG |
Acc |
Buss+ |
SG |
L+ |
|
|
|
|
|
|
|
10 |
9 |
8 |
7 |
6 |
|
5 |
4 |
3 |
2 |
1 |
|
+B |
FG |
FG |
NC |
R+ |
|
赤 |
|
|
|
茶 |
アダプタの外側から見た図
ケーブルの色は異なる可能性があります
ピン 端子名 信号名 機 能 1 R+ Right （＋） アダプタ→ヘッドユニットへの右音声信号 2 NC 未使用 未使用の端子 3 FG フレームグランド 3,4,10番ピンは全て共通 4 FG フレームグランド 3,4,10番ピンは全て共通 5 +B ＋B ヘッドユニットからの＋電源 6 L+ Left （＋） アダプタ→ヘッドユニットへの左音声信号 7 SG シグナルグランド 信号用グランド 8 Buss+ Buss （＋） コントロール信号 9 Acc アクセサリー アクセサリー電源と思われる 10 FG フレームグランド 3,4,10番ピンは全て共通

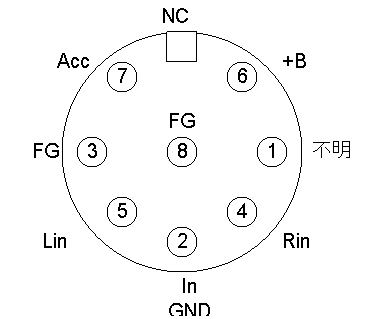

入力側DINコネクタ(9ピン)
ピン 端子名 信号名 機 能 1 不明 不明 外付けCDチェンジャーとの通信用と思われる 2 In GND 入力信号グランド 入力信号用グランド 3 FG フレームグランド 3,8番ピンは共通 4 Rin RIGHT 入力 外部機器からの右音声信号 5 Lin LEFT 入力 外部機器からの左音声信号 6 ＋B ＋B ヘッドユニットからの＋電源 7 Acc アクセサリ アクセサリ電源と思われる 8 FG フレームグランド 3,8番ピンは共通
16F628A
|
RA2/AN2/VREF |
1 |
18 |
PA1/AN1 |
|
RA3/AN3/CMP1 |
2 |
17 |
PA0/AN0 |
|
RA4/TOCK1/CMP2 |
3 |
16 |
PA7/OSC1 |
|
RA5/MCLP/THV |
4 |
15 |
PA6/OSC2 |
|
Vss |
5 |
14 |
Vdd |
|
PB0/INT |
6 |
13 |
PB7/T1OSI |
|
PB1/RX/DT |
7 |
12 |
PB6/T1OSO |
|
PB2/TX/CK |
8 |
11 |
PB5 |
|
PB3/CCP1 |
9 |
10 |
PB4/PGM |
TL062CP
|
Output1 |
1 |
8 |
Vcc |
|
Input1(-) |
2 |
7 |
Output2 |
|
Input1(+) |
3 |
6 |
Input2(-) |
|
Vee |
4 |
5 |
Input2(+) |
